คำนวณขนาด UPS จากโหลดจริง - สูตรและเช็กลิสต์ (ฉบับวิศวกร)

คำถามที่พบบ่อยที่สุดเมื่อเลือกซื้อ UPS 3 เฟสคือ "ต้องใช้ขนาดกี่ kVA" และคำตอบที่ผิดพลาดที่พบบ่อยที่สุดคือการหยิบตัวเลขจากป้ายเครื่องเดิม หรือจากใบเสนอราคาที่เคยจัดซื้อ มาบวกเผื่อคร่าว ๆ โดยไม่คำนวณใหม่จากโหลดจริงและโหลดที่อาจจะต้องเพิ่มหรือลดในอนาคตอีก 2-3 ปี

ผลที่ตามมาคือ UPS ที่มีขนาดเล็กเกินไปจนรับโหลดไม่พอในอนาคต หรือใหญ่เกินความจำเป็นจนเป็นต้นทุนที่สูงเกินตัว — ทั้งสองกรณีล้วนแก้ไขยากและมีต้นทุนสูงกว่าการคำนวณให้ถูกต้องตั้งแต่แรกมาก

บทความนี้นำเสนอขั้นตอนคำนวณแบบที่ทีมวิศวกรของเราใช้จริงในหน้างาน ตั้งแต่การรวบรวมโหลดไปจนถึงการเลือกขนาดสุดท้าย

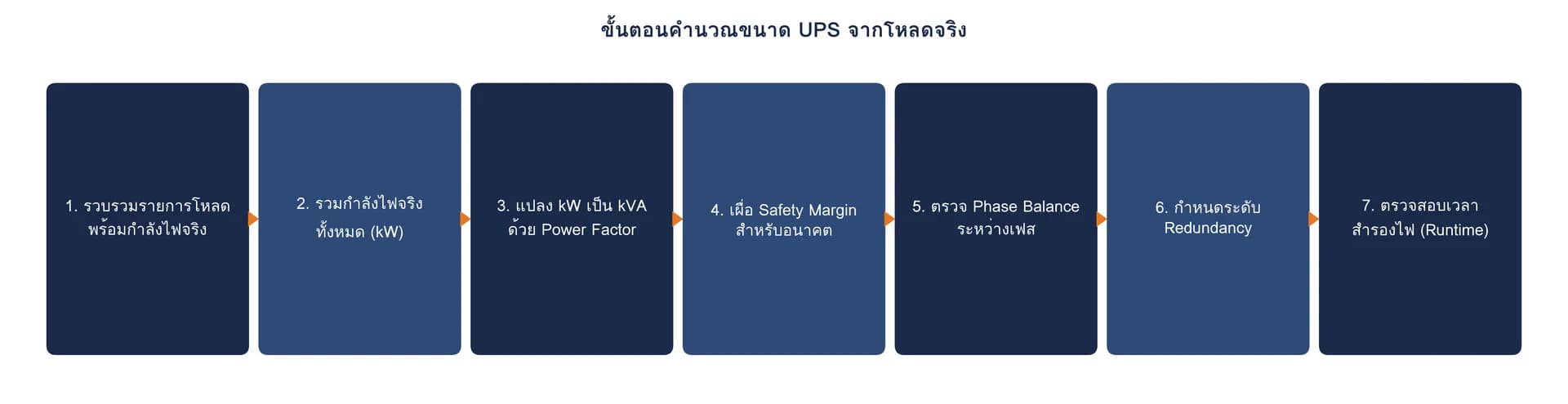

ภาพรวม 7 ขั้นตอนคำนวณขนาด UPS จากโหลดจริง — รายละเอียดแต่ละขั้นตอนอยู่ด้านล่าง

ขั้นตอนที่ 1: รวบรวมรายการโหลดทั้งหมด พร้อมกำลังไฟจริง

เริ่มจากลิสต์อุปกรณ์ทุกชิ้นที่จะเชื่อมต่อกับ UPS พร้อมกำลังไฟที่ใช้งานจริง (Running Load) ไม่ใช่กำลังไฟสูงสุดที่ระบุบนป้ายเครื่อง (Nameplate Rating) ซึ่งมักสูงกว่าที่ใช้งานจริงมาก จุดที่ต้องระวังเป็นพิเศษ: อุปกรณ์บางชนิด (เช่น มอเตอร์ คอมเพรสเซอร์) มีกระแสไฟกระชาก (Inrush Current) ขณะสตาร์ทสูงกว่าตอนทำงานปกติหลายเท่า หากมีอุปกรณ์กลุ่มนี้ ต้องคำนวณ Inrush แยกต่างหาก

ขั้นตอนที่ 2: รวมกำลังไฟจริงทั้งหมด (kW)

รวมกำลังไฟจริงของอุปกรณ์ทั้งหมดเป็นตัวเลขเดียว — นี่คือโหลดจริงรวม (Total Real Load) หน่วยเป็นกิโลวัตต์ (kW)

ขั้นตอนที่ 3: แปลง kW เป็น kVA ด้วย Power Factor

UPS ต้องระบุขนาดเป็น kVA (กำลังไฟฟ้าปรากฏ) ไม่ใช่ kW (กำลังไฟฟ้าจริง) โดยมีความสัมพันธ์คือ

kVA ที่ต้องการ = โหลดจริงรวม (kW) ÷ Power Factor

Power Factor ของ UPS 3 เฟสสมัยใหม่ส่วนใหญ่อยู่ที่ประมาณ 0.9 ยิ่ง Power Factor ต่ำ ยิ่งต้องการ UPS ขนาด kVA สูงขึ้นเพื่อรองรับโหลด kW เท่าเดิม

ขั้นตอนที่ 4: เผื่อ Safety Margin สำหรับการขยายตัวในอนาคต

ไม่ควรออกแบบให้ UPS ทำงานที่ 100% ของพิกัดตลอดเวลา เพราะไม่มีพื้นที่รองรับการขยายโหลดในอนาคต และการทำงานใกล้พิกัดสูงสุดตลอดเวลายังส่งผลต่ออายุการใช้งานของอุปกรณ์อีกด้วย

ในทางปฏิบัติทั่วไปมักเผื่อ headroom ไว้ราว 20–25% โดยพิจารณาจากแผนขยายโหลด 3–5 ปีข้างหน้าประกอบด้วย:

ขนาด UPS ที่ควรเลือก (kVA) ≥ kVA ที่ต้องการ × (1 + Safety Margin)

ขั้นตอนที่ 5: ตรวจความสมดุลของโหลดระหว่างเฟส (Phase Balance)

สำหรับระบบ 3 เฟส การกระจายโหลดให้สมดุลระหว่างเฟส L1, L2, L3 ส่งผลโดยตรงต่อประสิทธิภาพและความเสถียรของระบบ — โหลดไม่สมดุลระหว่างเฟสเป็นสาเหตุของปัญหาหน้างานที่พบบ่อยที่สุด เนื่องจากการวางแผนต่ออุปกรณ์แต่ละเฟสมักไม่ได้ถูกพิจารณามาตั้งแต่ต้น หากโหลดไม่สมดุลและไม่สามารถปรับแก้ให้สมดุลได้ การเลือกขนาด UPS จะต้องออกแบบโดยอ้างอิงจากเฟสที่ใช้กำลังไฟ/กระแสมากที่สุดเสมอ

ขั้นตอนที่ 6: กำหนดระดับ Redundancy ที่ต้องการ

หากต้องการให้ระบบทำงานต่อได้แม้ UPS ตัวใดตัวหนึ่งเสีย (Standalone / N+1 / 2N) ต้องคำนวณขนาดรวมของระบบใหม่ให้ครอบคลุมทั้งโหลดจริงและหน่วยสำรอง — ยิ่งระดับ Redundancy สูง ยิ่งต้องการกำลังไฟรวมมากกว่าการคำนวณโหลดเดี่ยว

ขั้นตอนที่ 7: ตรวจสอบเวลาสำรองไฟที่ต้องการ (Runtime)

ขนาด kVA ที่คำนวณได้ตอบคำถามเรื่อง "กำลังไฟ" แต่ยังไม่ตอบคำถามเรื่อง "นานเท่าไร" — เวลาสำรองไฟที่โหลดเต็มพิกัดขึ้นอยู่กับขนาดชุดแบตเตอรี่ ไม่ใช่ขนาด UPS โดยตรง จึงควรกำหนดร่วมกับผู้ออกแบบระบบว่าต้องการรันสำรองกี่นาที

ตัวอย่างการคำนวณ (สมมติ — แสดงวิธีคิด ไม่ใช่สเปคสินค้าจริง)

ตัวเลขตัวอย่างทั้งหมดเป็นค่าสมมติเพื่อสาธิตวิธีคำนวณ ต้องแทนที่ด้วยโหลดจริงของแต่ละไซต์

ตัวอย่างนี้แสดงให้เห็นว่าตัวเลข "โหลดจริง 80 kW" กับ "ขนาด UPS ที่ควรเลือก ~111 kVA" มีความต่างกันพอสมควร — หากเลือกซื้อ UPS ที่มีพิกัดใกล้เคียง 80 kVA ตรง ๆ โดยไม่แปลงหน่วยและไม่เผื่อ margin ระบบจะรับโหลดได้ไม่เพียงพอตั้งแต่วันติดตั้ง

เช็กก่อนสรุปขนาด

• วัดโหลดจริงหน้างาน ไม่ใช่คัดลอกจากป้ายเครื่องเดิม
• แปลง kW เป็น kVA ด้วย Power Factor ที่ยืนยันจากสเปคจริง
• เผื่อ Safety Margin ตามแผนขยายโหลด 3–5 ปี
• ตรวจสอบและวางแผนความสมดุลของโหลดระหว่างเฟส
• กำหนดระดับ Redundancy ที่ต้องการ (Standalone / N+1 / 2N)
• กำหนดเวลาสำรองไฟ (Runtime) ที่ต้องการที่โหลดเต็มพิกัด

ขั้นตอนทั้งหมดนี้เป็นส่วนหนึ่งของกระบวนการ Assessment ก่อนออกแบบระบบ — หากข้ามขั้นตอนใดขั้นตอนหนึ่งไป มักเป็นจุดเริ่มต้นของปัญหาที่ต้องแก้ไขภายหลัง ซึ่งมีต้นทุนสูงกว่าการคำนวณให้ถูกต้องตั้งแต่แรกเสมอ

เลือกเทคโนโลยี 3ph UPS ให้เหมาะกับโจทย์

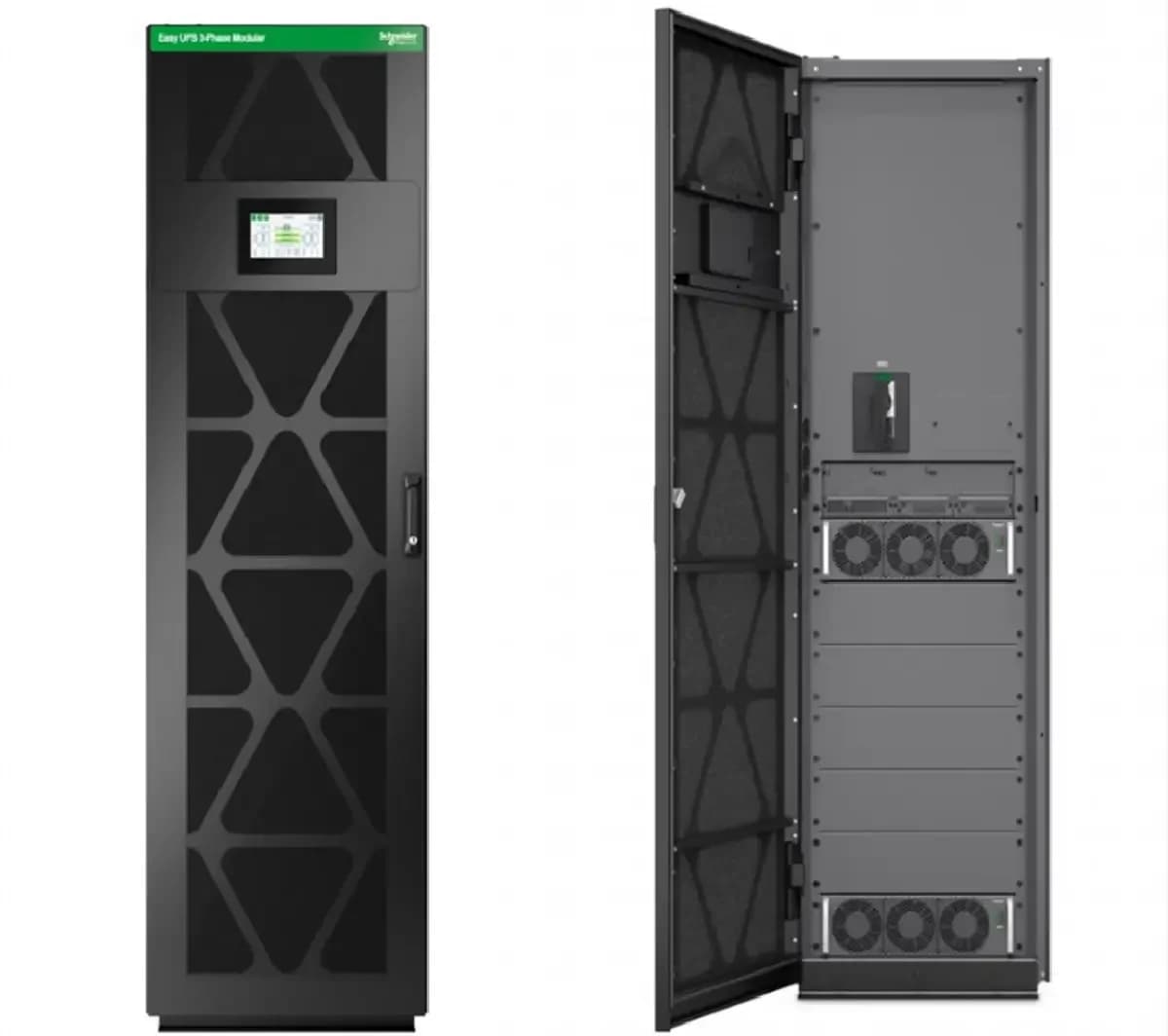

ตัวอย่าง UPS 3 เฟส รุ่น Easy UPS 3-Phase Modular จาก Schneider Electric ขนาด 50–250 kVA/kW เครื่องรุ่นใหม่ออกแบบเป็น modular Live Swap* สามารถใช้งานแบบ N+1 และเพิ่มขนาดกำลังทีละ 50 kW สูงสุดถึง 250 kVA/kW

(รุ่นนี้มี Power Factor = 1 กำลังไฟฟ้าปรากฏ (kVA) จึงเท่ากับกำลังไฟฟ้าจริง (kW) พอดี ตัวเลข kVA/kW ในบทความนี้จึงใช้แทนกันได้เฉพาะรุ่นนี้)

ด้วยเทคโนโลยี UPS 3ph รุ่นใหม่ ๆ ที่ออกแบบเป็น modular ที่สามารถถอดเปลี่ยนแบบ Live Swap ได้อย่างปลอดภัย เช่น UPS 3ph รุ่น Easy UPS 3-Phase Modular จาก Schneider Electric จึงเป็นทางเลือกที่น่าสนใจและคุ้มค่ามากที่สุดในปัจจุบัน โดยเราอาจจะเลือกลงทุนตามปริมาณโหลดใช้งานจริง เช่นเลือกขนาด 100 kVA หรือจะเลือกขนาด 150 kVA โดยพิจารณาประโยชน์ที่ได้รับ N+1 redundancy หาก UPS ขนาด 150 kVA จ่ายกำลังไม่เกิน 100 kVA และยังสามารถเพิ่มกำลังขึ้นทีละ 50 kVA จนถึง 250 kVA โดยไม่ต้องซื้อ UPS เครื่องใหม่

หากเรามีแนวโน้มที่จะเผื่อการเพิ่มขนาดแบบนี้ การเลือกใช้ UPS 3ph รุ่น Easy UPS 3-Phase Modular จาก Schneider Electric ขนาด 150 kVA ในวันแรก ก็จะคุ้มค่ากว่าการเลือก UPS 120 kVA วันแรก แต่ต้องซื้อเครื่องที่ 2 เพิ่มหากต้องการ redundancy N+1 หรือต้องการเพิ่มขนาดเครื่องเป็น 240 kVA

หมายเหตุ

• Live Swap* คือชื่อเฉพาะของ Schneider Electric สำหรับกลไกเปลี่ยน Power Module โดยไม่ต้องดับระบบของรุ่นนี้ ผ่านการทดสอบ และรับรองโดย TÜV Rheinland ว่าปลอดภัยเกินกว่ามาตรฐาน IEC 62040-1 ทั่วไป
• ขนาดโมดูล 50 kW/ครั้ง และเพดานขยาย 250 kW เป็นสเปคที่ยืนยันแล้วของรุ่นนี้ ส่วนตัวอย่างการเลือกขนาด 100/150/120 kVA ข้างต้นเป็นสถานการณ์สมมติเพื่ออธิบายหลักคิดเรื่อง N+1 เท่านั้น ไม่ใช่คำแนะนำสเปคสำหรับไซต์ใดไซต์หนึ่ง

แล้วควรเริ่มต้นยังไง

ก่อนคำนวณขนาด UPS ควรเริ่มต้นจากการประเมินหน้างานอย่างเป็นระบบ ใช้เช็กลิสต์ประเมินหน้างานเพื่อรวบรวมข้อมูลโหลด พื้นที่ และระบบไฟเดิมให้ครบถ้วนก่อนพูดคุยกับวิศวกร ยิ่งข้อมูลครบตั้งแต่ต้น ยิ่งได้สเปคที่ตรงกับความต้องการจริงเร็วขึ้น

อยากให้ทีมวิศวกรช่วยคำนวณขนาด UPS ที่ตรงกับโหลดจริงของคุณ? ดาวน์โหลดเช็กลิสต์ประเมินหน้างานก่อนออกสเปค UPS 3 เฟส — ใช้เตรียมข้อมูลก่อนคุยกับวิศวกรของเรา
